分享自2021中國國際智能建筑展主題論壇演講

演講嘉賓：馬智亮

 - 博士、教授、博士生導師

 - 清華大學土木工程系



<以下內容根據馬老師演講整理而成>



各位領導、各位同行：

大家下午好。非常高興有機會與大家做分享。我分享的題目是《智慧工地技術的現狀及發展趨勢》。我將圍繞以下四點進行交流：



一、什么是智慧工地

從字面上看，智慧是一種高級的綜合能力，包括感知、知識、記憶、理解、推理、情感等一系列高級的能力。人類是有智慧的，而工地通過人類擁有智慧。智慧工地是一種擬人化的說法，它是指在工地中應用信息技術，使得工地減少對人的依賴。



智慧工地需要新興信息技術的支撐，這些技術包括感知、傳輸、計算、記憶、分析幾大類。我們熟悉的大數據、云計算、BIM、GIS等，都是智慧工地關鍵的支撐技術。



那么智慧工地的外在表現是什么呢？就是信息系統。在這里我要強調一下，智慧工地相關的信息系統是指工地項目部管理人員使用的系統，項目部之外的系統不包含在內。這個系統既包含軟件也包含硬件。通過傳感器進行現場環境監測、距離監測、傾角監測，通過現場觸摸屏操控信息系統，這些都是智慧工地的外在表現。



大力推進智慧工地，其意義在于以下幾點：

提高項目管理人員的工作效率

突破信息化管理中大批量數據難以處理的瓶頸，解決企業信息化管理最后一公里問題。

降低管理成本，提高管理水平



二、智慧工地技術現狀

目前已經出現了眾多的智慧工地相關的信息系統，基本覆蓋了工地的主要管理對象：人、機、料、法、環，和主要管理方面：策劃、進度、成本、質量，并已在實際過程中得到應用。以單項應用系統為主，開始出現一些集成化應用系統。



（一）管理方面（對象）：施工策劃（法）

針對管理對象進行管理的信息系統類型主要有以下幾種：

1、基于BIM的場地布置

2、基于BIM的進度計劃編制與模擬

3、基于BIM的資源計劃

4、基于BIM的施工方案及工藝模擬



每一類信息系統下面都有具體的信息系統，在這里就不一一列舉了，我們就拿“基于BIM的場地布置”這個典型的信息系統作為例子講解一下。

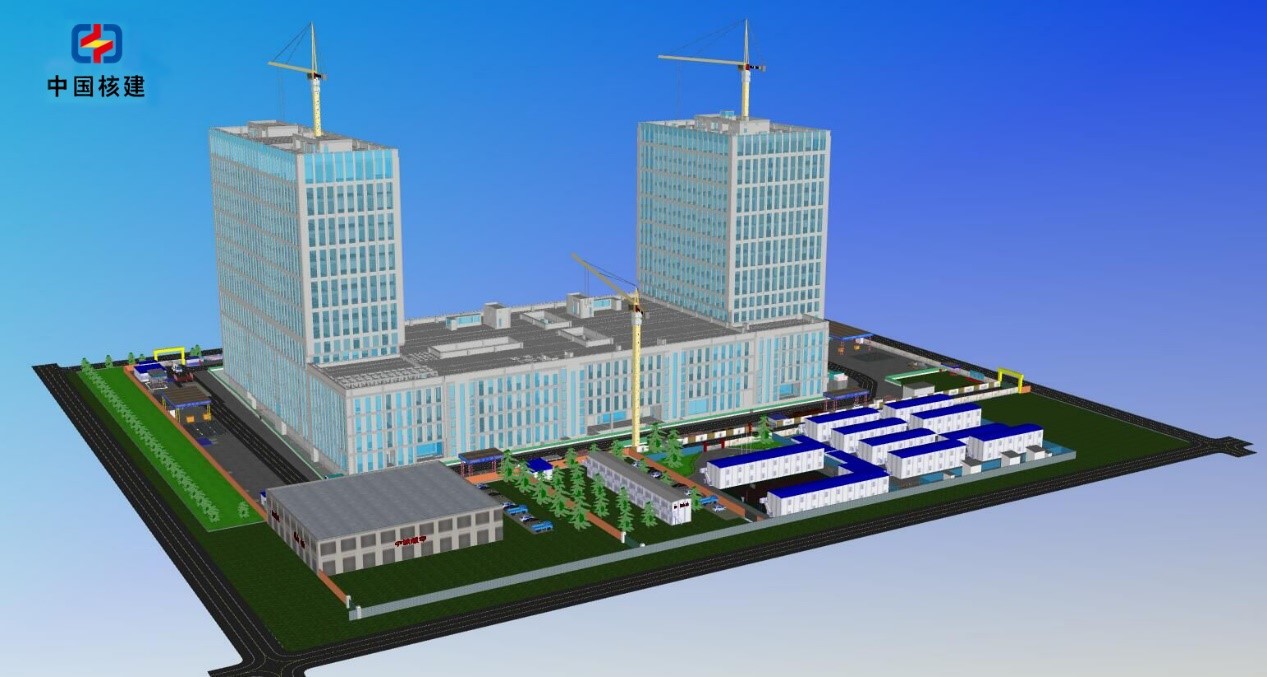

基于BIM的場地布置效果圖

摘自《行業發展報告：智慧工地應用與發展》



這樣一個系統是怎樣進行場地布置的呢？首先導入BIM模型，在系統中顯示出來，接著在BIM模型中的場地，以所見即所得的方式進行施工必要的設施的布置，包括各種臨時設施、相關的場地布置等。

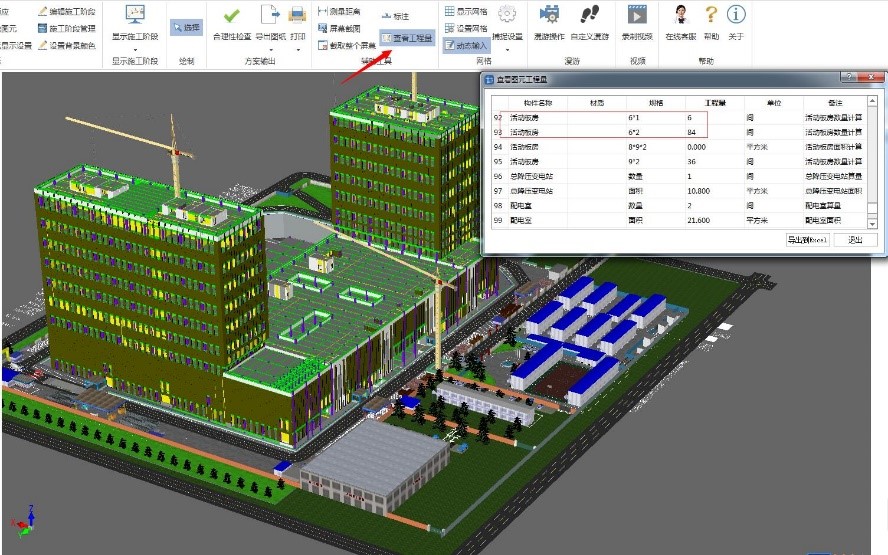

施工現場各類臨時設施用量計算

摘自《行業發展報告：智慧工地應用與發展》



這樣布置的好處，首先是交互式的所見即所得，其次，在布置的過程中，這些設施的數據就進入了數據庫，利用系統，一個命令就可以把這些設施的相關的數字都統計出來。這些數字對于項目部的管理人員來說是非常重要的，而這個系統能自動的進行統計，提高工作的效率的同時，也便于管理人員考慮多方因素，征求多方面意見，選取最優方案。





（二）管理對象：人員（人）

針對智慧工地上人員的管理，也有多種類型的信息系統：

1、基于互聯網的施工人員培訓

2、基于物聯網的施工人員實名制管理

3、信息化門禁管理

4、農民工電子支付

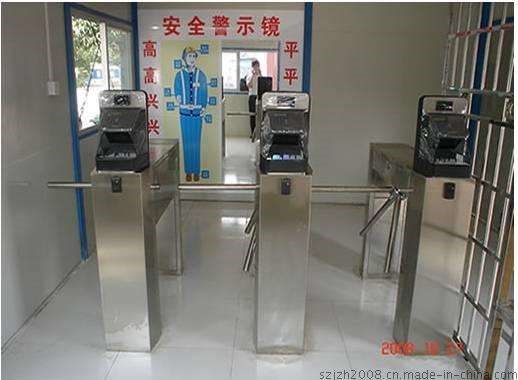

在這里也給大家舉一個例子：信息化門禁管理



摘自《行業發展報告：智慧工地應用與發展》



上圖是某個信息化門禁管理系統：智能安全帽系統，它的運行機制是在關鍵進出通道口設置工地寶，感應安全帽芯片信號，這樣就可以了解到工人的行動軌跡，同時，工人每天進出工地的信息也記錄在系統中，利用系統，就能對各類數據進行高效系統的統計，比如統計一個班組的出勤情況、統計某一個人的出勤情況，生成考勤表等，作為各類工作的依據。



（三）管理對象：物料（料）

關于智慧工地物料管理，對應的信息系統類型有：

1、互聯網采購管理

2、基于BIM的物料管理

3、基于物聯網的物料現場驗收管理

4、現場鋼筋精細化管理

5、基于二維碼的物料跟蹤管理



下面我們以“基于物聯網的物料現場驗收管理”為例來看一下系統是如何工作的。

驗收管理系統既包含硬件也包含軟件，通過這個系統，可以自動進行物料驗收數據的上傳，借助互聯網手段，通過軟硬件結合，實現物料現場驗收環節全方位管控，堵塞驗收管理漏洞，監察供應商供貨偏差情況，提升業務效率，最終達到提升企業及項目部經濟效益的目的。

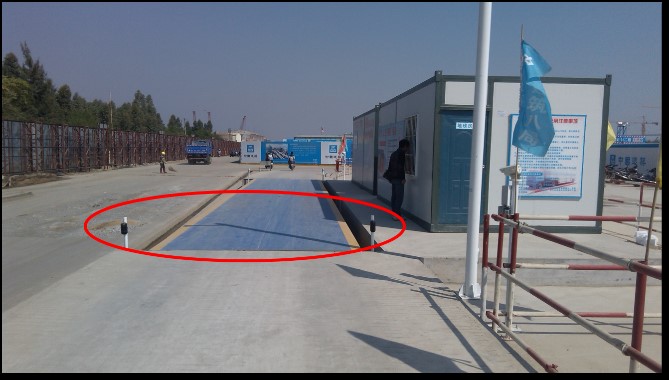

安裝紅外對射裝置，防止不規范上磅

摘自《行業發展報告：智慧工地應用與發展》



如上圖，針對需要過磅的物資，通過地磅、地磅工作室、地磅四周的紅外對射裝置，確保車輛正確上磅，上磅后，車輛的重量會自動進入系統中，數據不可人為修改，杜絕了人工誤操作、作弊等情況的發生。在這個過程中，通過高清攝像頭，車輛車牌、駕駛艙、車斗、磅房的情況都能夠得到清晰的展示。此外，在稱重時，將運單放在即時拍下，系統能夠自動抓拍并以附件形式上傳。



可見，系統應用起來后，能夠保存關于物料驗收的各式各樣的數據，這些數據的作用體現在：

1、為事后查證提供憑據

2、多維度分析廠家供貨信譽，利用大數據選擇更可靠的供貨商。



（四）管理方面：質量安全管理

質量安全方面的信息系統可以說是最多的，在這里列出8類：

1、基于BIM的施工質量管理

2、工程材料質量管理

3、工程實測實量管理

4、基于BIM的施工可視化安全管理

5、機械設備的安全管理

6、深基坑工程的安全管理

7、高支模工程的安全管理

8、專項安全方案的編制及優化



（五）管理方面：集成管理

智慧工地集成管理



前面提到的系統都比較獨立和零碎，我們當然希望能在一個系統里面，對眾多的系統功能進行管理，這方面的工作有些公司也已經做了。我們舉個例子：

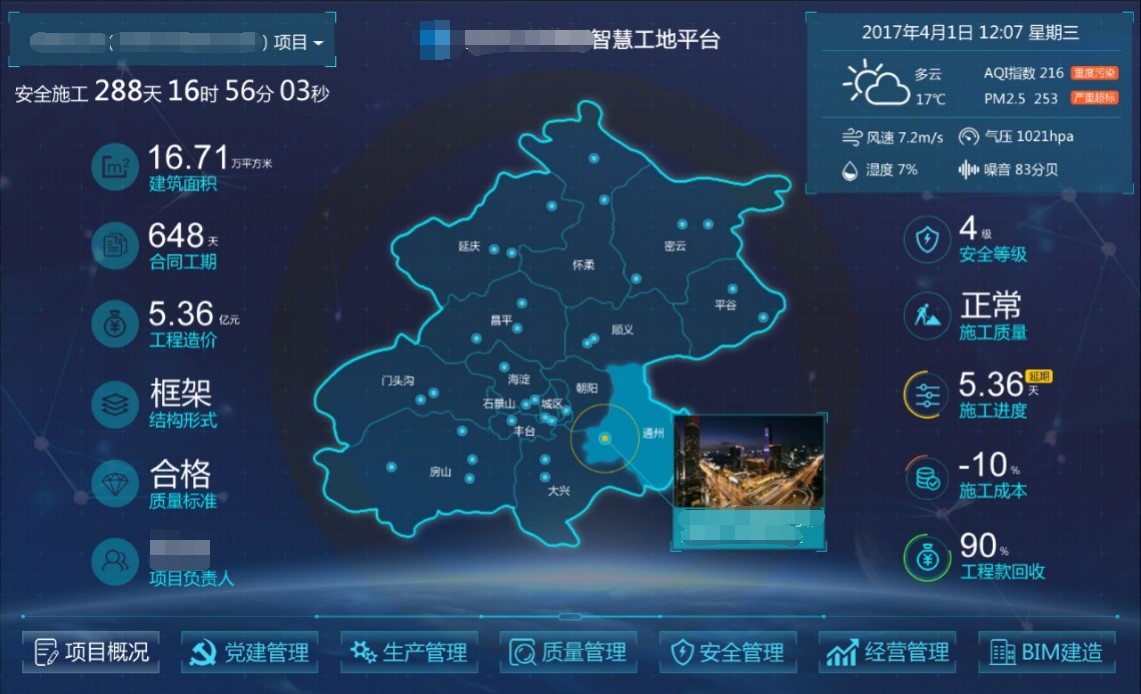

智慧工地平臺管理駕駛艙



某公司的智慧工地項目管理平臺，類似一個門戶網站，把本公司的應用程序集成起來，還可以把其他公司的應用程序集成起來。一個公司不可能把所有的應用程序都做好，有一些別人做好的好的系統，如果能和本公司的系統集成起來，這是最理想的。



三、智慧工地技術發展趨勢

（一）發展的目標

解決新問題，滿足新需求，提高企業競爭力



（二）5大發展趨勢

1、應用功能將得到拓展和集成

2、將向基于數據的系統集成發展

3、將實現與企業管理信息系統（ERP）的有機集成

4、新興信息技術將實現集成應用

5、大數據應用水平進一步提高

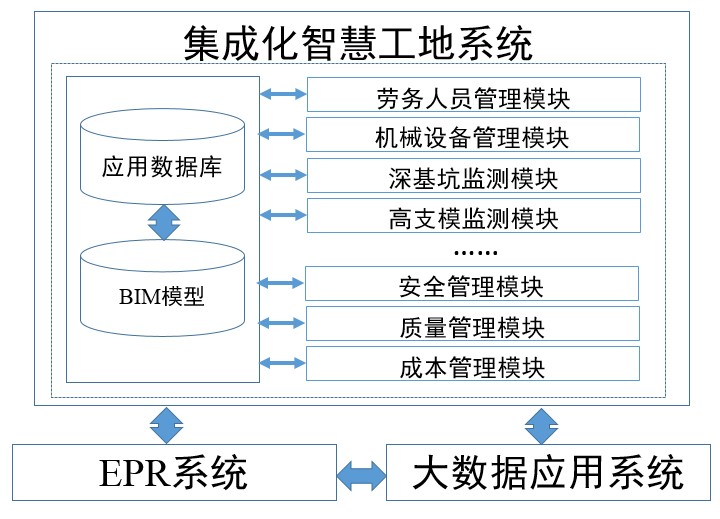

基于數據的系統集成概念圖



如上圖，智慧工地上有BIM模型、應用數據庫，所有子系統都成為大的系統的一個模塊，這些模塊基于數據模型實現集成，也就是說，這些數據我們不需要重復錄入，只需錄入一次，其他模塊就可以一起使用，保證了數據的一致性，也減少了重復性勞動。



這樣的一個系統，它和企業的ERP系統要實現集成，另外還要有大數據應用系統，把累積起來的智慧工地系統的數據和ERP系統的數據放進去進行分析。



基于BIM的建筑工程施工質量管理





傳統的施工質量管理方法依據標準和規范，相關方對主要工序逐個驗收，手工填寫紙介質表格，匯總、轉錄到計算機中輸出，相關各方在表格中簽認，檢查條目繁多，管理人員專業水準參差不齊，易引起驗收工作遺漏和疏忽，由此導致的弄虛作假時有發生，易造成施工質量失控

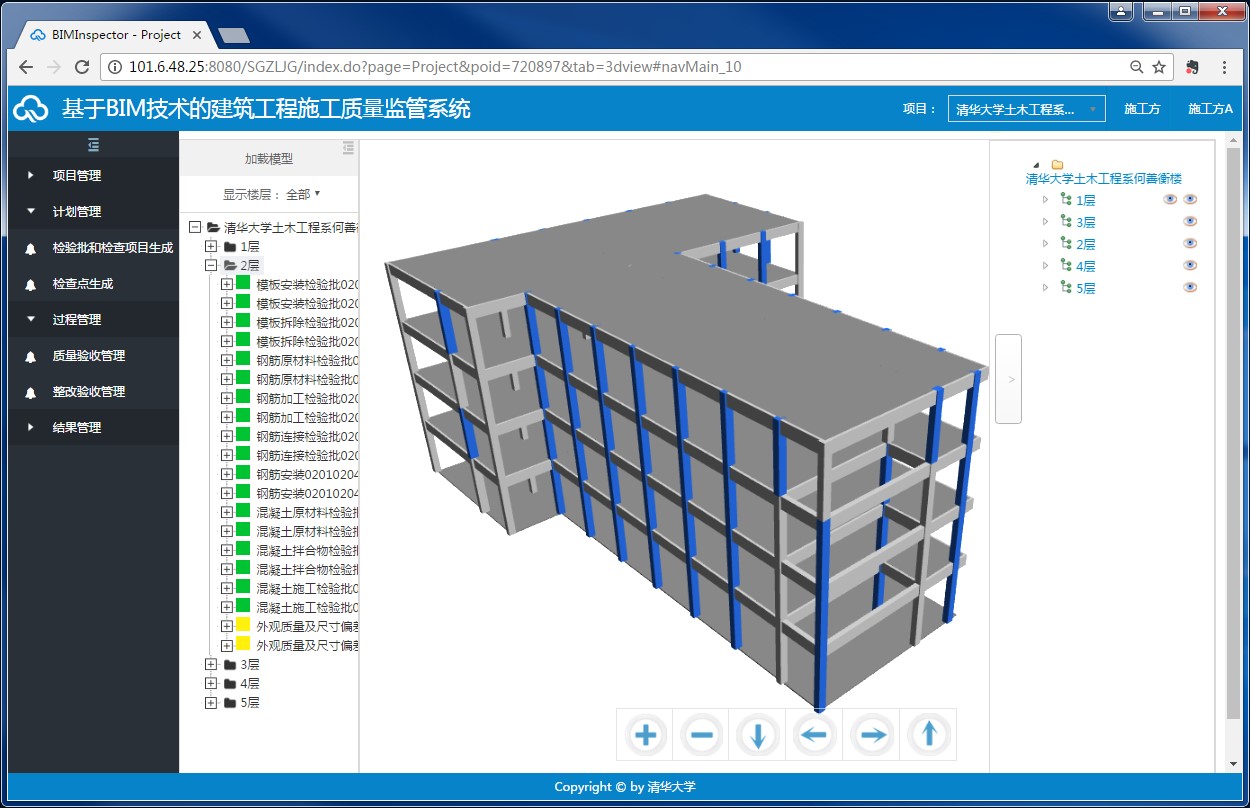

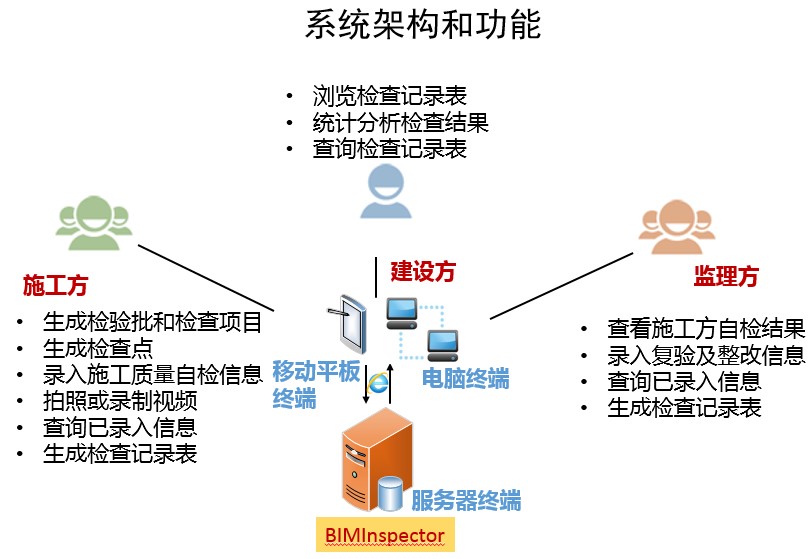

智慧工地管理系統如圖所示，將新興的信息技術進行集成，基于BIM，依據標準和規范，結合移動終端、室內定位等技術，支持提前在計算機上生成計劃，現場用移動終端查看檢查點，錄入檢查數據，自動生成檢查資料，系統覆蓋施工質量驗收計劃、施工質量驗收過程、施工質量結果管理等環節，應用之后能夠提高項目管理的工作效率，規范管理流程，堵住管理漏洞。



總的來說，智慧工地雖然已經取得了一定的發展，但它的發展還是方興未艾，其中大有作為。
